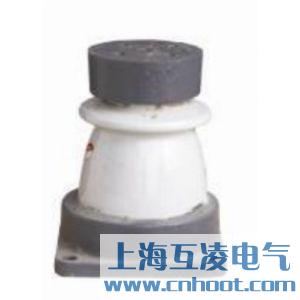

ZD-10F支柱絕緣子概述

ZD-10F支柱絕緣子用于額定電壓10KV戶內電站，變電所配電裝置及電器設備，用以絕緣和固定導電部分。底座為圓形，機械破壞負荷3.75KN。

適用于周圍環(huán)境溫度為-40℃~+40℃，安裝地點海拔高度普通型不超過1000m，高原型不超過4000m。

絕緣子結構簡介

絕緣子由瓷件和上、下金屬附件用膠合劑膠裝而成。瓷件端面與金屬附件膠裝接觸部位墊有彈性襯墊，瓷件膠裝部位分別采用上砂、滾花、挖槽等結構，以保證機械強度、防止松動、扭轉。瓷件表面均勻上白釉，金屬附件表面涂灰磁漆。

絕緣子瓷件主體結構有空腔隔板（可擊穿式）結構和實心（不可擊穿式）結構兩種。聯合膠裝支柱絕緣子一般屬實心不可擊穿式結構。后一種結構比前一種結構提高了安全可靠性，減少了維護測試工作量。

絕緣子瓷件外形有多棱或少棱兩種，多棱形增加了沿面距離，電氣性能優(yōu)于少棱形，除將逐步淘汰的外膠裝支柱絕緣子外，其余產品均為多棱形。

內膠裝結構，由于金屬附件膠入瓷件孔內，相應的增加了絕緣距離，提高了電氣性能，同時也縮小了安裝時所占空間位置，但由于內膠裝對提高機械強度不利，故機械強度要求較高的絕緣子，宜采用聯合膠裝（即上附件采用內膠裝，下附件采用外膠裝）。

安裝尺寸如下圖：
